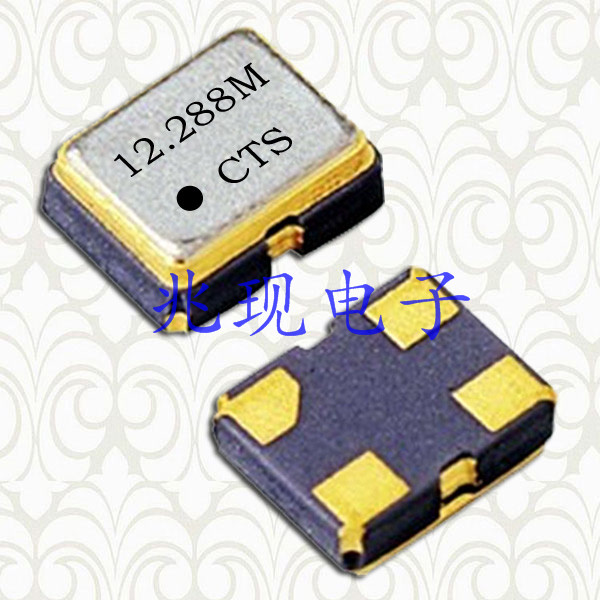

首頁進口晶振Model632通訊產品晶振,CTS進口晶振,有源晶振

Model632通訊產品晶振,CTS進口晶振,有源晶振

產品型號：65719312
頻率：1.0MHZ~125MHz
尺寸：3.2*2.5mm
產品介紹：貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點.

Model632通訊產品晶振,CTS有源晶振,進口晶振,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

CTS晶振規格參數	型號Model632
頻率范圍	1 – 125 MHz
電源電壓	1.8V,2.5V,2.8V,3.3V,5.0V
頻率穩定度公差	±20ppm, ±25ppm, ±50ppm or ±100ppm
工作溫度范圍	-20°C to +70°C -40℃to~+85℃
等效串聯電阻	100 Ohms maximum,80 Ohms maximum,60 Ohms maximum
負載電容	15pF, Series standard
激勵功率	10 μW typical, 100 μW maximum
老化@ + 25°C	3.0 pF typical, 5.0 pF maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
儲存溫度范圍	-40°C to +100°C

1.芯片清洗：

目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.

2.蒸鍍(被銀):

用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.

3.上架點膠:

將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.

4.微調:

使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)

使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)

5. 封焊:

將基座與上蓋放置在充滿氮氣(或真空)的環境中進行封焊,以保證產品的老化率符合要求.

主要封焊方式有：

◆ 電阻焊

◆ 滾邊焊(Seam)

◆ 玻璃焊(Frit)

◆ 錫金焊(AuSn)

6. 密封性檢查:

確認封焊后的產品是否有漏氣現象.

依檢漏方法區分為:

a.粗漏：檢查較大的漏氣現象,常用檢出方法有氣泡式及壓差式.

b.細漏：檢查較微小的漏氣現象,常用檢出方法為氦氣檢漏式.

7. 老化及模擬回流焊:

老化 : 對產品加以高溫長時間老化,將制程中因熱加工造成之應力達到釋放效果.

回流焊: 以模擬客戶使用環境,目的在暴露制造缺陷,據以提高出貨可性.

8. 測試：

對成品進行印字、電性能指針測試,剔除不良品,保證產品質量.
